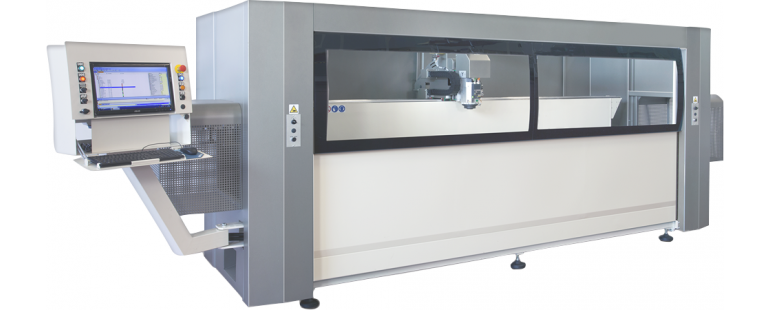

Ekstrüze alüminyum, hafif alaşımlı metal, ve PVC profilleri işlemede kullanılan; işlem kafası 3 bağımsız eksende (X, Y, Z) CNC kontrollü, ve profilleri pnömatik eksende (A açısal ekseni) döndürerek işleyebilen bir profil işleme merkezidir.
CNC tarafından kontrol edilen pnömatik tahrikli 4. açısal aks, profil tutucu tablanın profille birlikte komple döndürülerek (0°, 90° ve -90°) ekstra bir açısal işleme kafasına ihtiyaç duyulmadan profillerin, ön, üst ve arka yüzlerini tek bağlamada işlemeyi mümkün kılar.
Tam korumalı, kapalı tip makine gövdesi ve iner – kalkar ön güvenlik paneli, çalışma esnasında makine operatörüne tam koruma sağlar.
Makine 3,8 kW.-S1, 18.000 rpm (max.) (ISO 30) bir elektro-mandrenle donatılmıştır ve otomatik takım değiştirme özelliğine sahiptir.
Takım haznesinde 5 adet farklı tipte takım yer alır; 4 adet takım freze, matkap, ve havşalı delme uçları, ve ilaveten 1 takım (kertme için) kertme testeresi.
Standart (dik) takımlarla profilin üst, ön ve arka yüzü tek bağlamada işlenebilir.
Kertme bıçağı ile profilin, sol ve sağ kafaları işlenir ve profil biçme yaptırılabilir.
Aşağıdaki işlemleri yerine getiren bir CNC kontrol ünitesine sahiptir:
(X-Y-Z) Eksenlerinde Lineer ve açısal interpolasyonu ve A açısal pnömatik aksında profilin döndürülmesi
İlgili takımlar kullanılarak alüminyum ve PVC profillerin 5 yüzeyi işlenebilmektedir.
İşlenecek profiller makineye, döner tabla üzerinde hareketli4 adet pnömatik mengene vasıtasıyla bağlanır.
Profil bağlama tablası 0°, +90°, -90° ya da 180° içerisindeherhangi bir ara açıda sabitlenerek profiler tek bağlamada işlenebilmektedir. Tablanın döndürülmesi CNC tarafından otomatik gerçekleştirilir. Böylece profillerin 5 yüzü tek bağlamada ve tek programda işlenebilmektedir.
3 boyutlu ve kolay kullanımlı (Cad-Cam3D) yazılımı sayesinde, makine kulanıcı dostudur. Bu yazılım ve uygun tasarımlı gövdesi ile Nike işleme merkezi 2 çalışma bölgesi ile kullanılabilmekte ve makineye 2 ayrı profil beraber bağlanıp, 2 ayrı program aynı anda işlenebilmektedir.
Yine Cad-Cam3D yazılımı ve çift taraflı referans stopları sayesinde makinenin 3.500mm olan işlem kapasitesi 2 katına çıkartılmış ve 7.000mm boyunda profiller çift referanslama ile kaydırılarak işlenebilmektedir.
No. 1 hava soğutmalı elektrospindle, ISO30, rpm 18000, kW 3,8
No. 1 adet tutucu pozisyonlaması için lazer sistemi
No. 4 adet tutucu sistemi
No. 2 adet dayama, pnömatik hareketli,
No. 1 Takım tutucu & Takım seti
PC masaüstü bilgisayara sahip, böylece endüstriyel bilgisayarlardaki eskiyince değiştirememe problemine son.
Windows 7 ® yüklü bilgisayar.
MS WINDOWS Lisansı.
TFT 18,5″ geniş ekran, QWERTY klavye, PS/2 fare

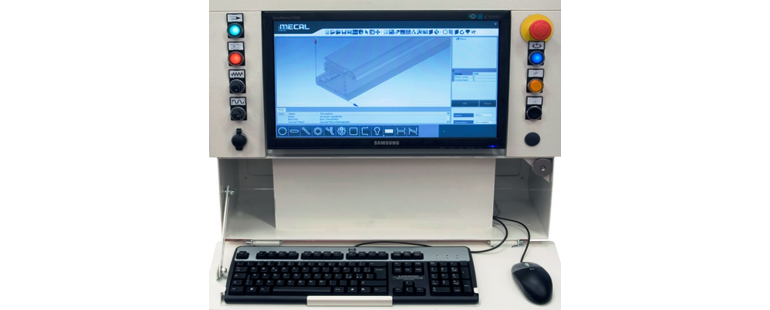

CAD CAM 3D kullanıcı dostu grafik yazılımı
CAD CAM 3D Graphic software
Nike 3+1 CNC
YAZILIM
Nike 3+1 CNC
MAKİNE YÖNETİMİ PROGRAMLANMASI VE MAKİNENİN ÇALIŞMASI İÇİN YENİ CAD CAM 3D YAZILIMI - MC 309 NIKE MU
KULLANICI DOSTU KOLAY KULLANIM
Zor iso dillerini bilmeseniz bile, anlaşılması ve kullanılması en kolay 3 boyutlu yazılım ile makinede programlama yapılabilmesi için geliştirildi.
En zor işlemleri bile en basit yoldan yapabileceğiniz, makine insan arayüzünü karakterize eden, 3 boyutlu yazılım, bir iki günlük eğitimler ile operatör yetiştirilmesini sağlamak için kullanıcı dostu olarak oluşturuldu.
Kullanacağınız tüm basit ( kol- barel vs) programlar bir makro yardımıyla, sürükle bırak şeklinde parçanın üzerine yerleştirebilecek şekilde organize edildi.
AVANTAJLARI
3 Boyutlu iş parçasının ekranda yönlendirmesi ile, takımın nereye gireceği, işlemin nasıl yapılacağı, takımın boyunun yeterli olup olmadığı görülebilir.
Başlangıçta tüm işlemin süresi size sağlanabilir, bu da üretim planlamanızı ya da müşterinize fiyat vermenizi kolaylaştırır.
CAD CAM 3D, Wictop, Logikal, Klaes, Schücal, Opera ... (en çok kullanılan yazılımlar dahil) gibi hesaplama ve yapı yazılımlarına uyumludur.
Barkod okuyucu ile rahatlıkla bu tarz programlardan aldığınız bilgileri makinede ekstra işlem yapmadan kullanabilirsiniz.
SİMÜLASYON
CAD CAM 3 D ile ayrıca belirli bir ücret ödeyerek simülasyon yapmanız mümkündür. Böylece ne kadar sürece iş parçasının çıkacağını öğrenebilirsiniz.
With CAD CAM 3D it is also possible to purchase a simulator, that allows for verification of timing and production of work process without the need to actually test parts on the machine.
ÜRETİMİN OTOMASYONU
IGES çevirici ile IGS uzantılı dosyalarınızı 3 boyuttan direkt atabilir, üretimi tam otomatik hale getirebilirsiniz.
Endüstri firmalarının yoğun kullandığı Solid Works, Solid Edge , Inventor vb. gibi yazılımlar ile uyumluluk.
Makine tarafından otomatik olarak programlanan ve hesaplanan, parçanın işleme bölgeleri, tutucuların nereden tutacağı, parçanın nerelerinde işlem olduğu gibi detaylar, yapay zekaya sahip makine programı tarafından gerçekleştirilir.
Parçanın ebatları ile ilişik modifikasyonlar ve işleme parçasının çeşidi program yazıldıktan sonra değiştirilebilir
