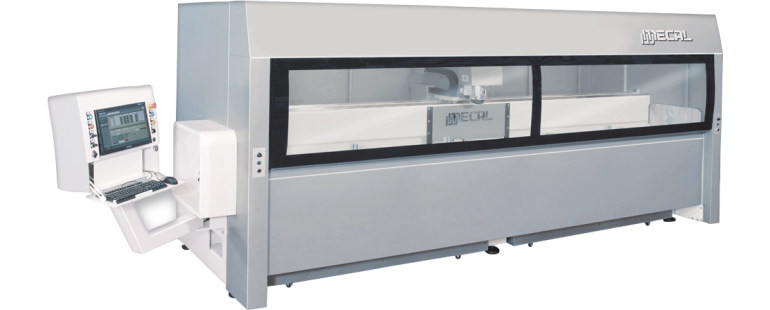

MC 305 KOSMOS TM MMI

CENTRE D'USINAGE DE BROCHES VERTICAL TYPE À PLANCHER CNC À 4 AXES.

     Convient pour l'usinage de profilés extrudés en aluminium pour l'architecture résidentielle, et même pour les profilés profilés en acier léger.
     4 axes (X, Y, Z, A) gérés par la CNC.
     Grâce aux outils dédiés, il est adapté pour travailler sur 5 faces de profilés en aluminium, PVC et acier.
     Les pièces sont fixées à l'aide de 4 brides pneumatiques coulissantes sur la poutre basculante. Le faisceau peut être positionné à n’importe quel angle à ± 125 °.
     La rotation est directement gérée par le cycle de contrôle.

Kosmos 4 Axis CNC

CARACTÉRISTIQUES

Kosmos 4 Axis CNC

CARACTÉRISTIQUES - MC 305 KOSMOS TM MMI

  •     Il offre une capacité fonctionnelle de programmation élevée en utilisant un logiciel graphique en trois dimensions.
  •     Base électro-soudée conçue pour garantir une rigidité maximale et une capacité fonctionnelle d'utilisation.
  •     Les axes glissent sur des guides linéaires de précision et sont entraînés par des moteurs fonctionnant avec des systèmes numériques.
  •     En utilisant la fraise à disque, il est possible d'effectuer des opérations de fraisage en bout sur les deux extrémités de la pièce (cycle de fraisage en bout).
  •     Les opérations de fraisage peuvent être effectuées avec une interpolation linéaire et circulaire des axes X, Y, Z.
  •     Les butées à 2 longueurs de charnière sont rabattables et à commande pneumatique.
  •     La course utile pour les barres de travail est de 4000 mm; pour les pièces plus longues, il est possible d'utiliser le cycle d'usinage différencié jusqu'au double de la course utile (8 000 mm).
  •     La broche électrique convient au changement rapide du porte-outil.
  •     Le changement du porte-outil est géré automatiquement.
  •     Le magasin d’outils est positionné au centre du sous-sol, dans une zone protégée. Il peut stocker des porte-outils pour le fraisage, le filetage, le fraisage en bout et les têtes angulaires.
  •     Le refroidissement des outils est réalisé via un système minimal centralisé.
  •     Toutes les glissières et les vis de recirculation de billes sont lubrifiées par un système centralisé automatique.
  •     Pré-arrangé pour utiliser un ensemble de réservoirs pour collecter les copeaux.
  •     Pré-arrangé pour connecter un convoyeur à bande motorisé.

ÉQUIPEMENT

ÉQUIPEMENT STANDARD MC 305 KOSMOS

  •     N ° 1 de la broche électrique à refroidissement par air, ISO30, 18000 tr / min, kW 5,5.
  •     N ° 1 magasin d'outils à 8 positions.
  •     N ° 5 pinces avec système d'alimentation indépendant (MMI)
  •     2 longueurs de charnière, à commande pneumatique
  •     N ° 1 porte-outils et ensemble d'outils
  •     Unité de traitement d'air comprimé (filtre / réducteur / lubrificateur)
  •     Bureau PC
  •     Système d'exploitation Windows 7 ®
  •     Licence MS WINDOWS
  •     Écran TFT de 18,5 po de largeur, clavier QWERTY, souris PS / 2
  •     Logiciel CAD CAD 3D Graphic

ACCESSOIRES OPTIONNELS

  •     Pince motorisée ajoutée
  •     Stockage extérieur pour agrégats
  •     Système de détection de la longueur d'outil
  •     Dispositif automatique pour détecter la longueur du profil
  •     Capteur tactile avec mécanisme de mesure multidirectionnel (± X, ± Y, Z)
  •     Broche électrique ES 929 kW 7,5
  •     Broche électrique ES 929 kW 7,5 avec ENCODER (filetage sans compensation axiale)
  •     Convoyeur à bande en PVC pour déchets
  •     Tiroirs fixés pour les jetons
  •     Panneaux d'insonorisation recouvrant les murs intérieurs
  •     CAD CAM Simulateur 3D d'usinage
  •     Interface de pilotage pour programme de calcul
  •     Interface CAD CAM 3D Drive pour la CAO externe
  •     Dispositif de lecture de code à barres
  •     Agrégat ISO30
  •     Porte-outils et ensemble d'outils
Kosmos 4 Axis CNC

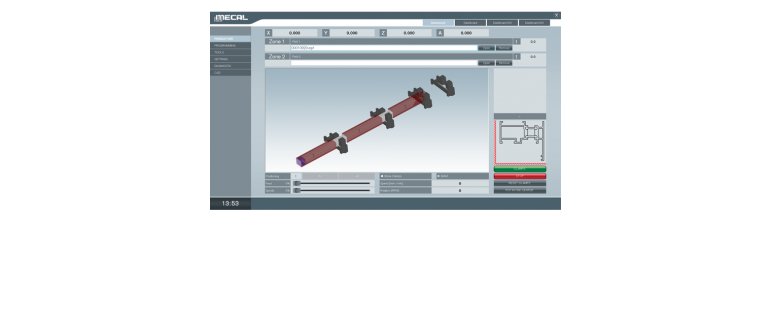

LOGICIEL

Kosmos 4 Axis CNC

CAD CAM 3D - LOGICIEL EL NUEVO 3D MECAL PARA EL PROCESO DE GESTIÓN Y PROGRAMME DE MÁQUINAS. - MC 305 KOSMOS
FÁCIL DE USAR

    Téléchargez ce livre pour afficher le programme de votre programme de travail, de manière à ce que vous puissiez le comprendre intuitivement, dans le respect des règles de sécurité.
    Si vous utilisez une interface utilisateur, une application multimédia et un logiciel pour l'utilisateur et le logiciel utilisateur et le lecteur de poche, simple à utiliser.
    Cliquez ici pour en savoir plus sur le programme et les instructions de la macro, cliquez ici pour en savoir plus sur les actions et les performances, y compris sur le traitement de la musique et des images.

VENTAJAS

    La représentation des guides de voyage en 3D, la fiche de calcul des masques et des autorisations d'utilisation, permettent d'utiliser des erreurs et de réduire les erreurs de contrôle.
    Al comienzo del proceso, se proporant un tiempo de finalisation; Esto facilitita the planificación of the producción.
    Le format CAD CAM 3D est compatible avec les principaux programmes de logiciels de calcul, comme Wictop, Logikal, Klaes, Schücal, Opera, ... (par mois).
    Vous êtes autorisé à lire les programmes et les programmes avec un lecteur de code de conduite.

SIMULADOR

    Con CAD CAM 3D est également possible de choisir un simulateur, ce qui permet la vérification du temps de traitement et la production du processus de traitement de la carte de visite.

AUTOMATIZACIÓN DE LA PRODUCCIÓN

    Le convertisseur IGES affiche des données externes sur les logiciels SW 3D et crée automatiquement le programme de traitement de votre entreprise.
    Caractéristiques de la machine à papier dans le secteur de l'industrie, des informations détaillées sur l'environnement de travail, y compris l'inventeur, les travaux de conception, Solid Works, Solid Edge, etc.
    Logiciel de configuration, processus de traitement de la limite de charge et position de contrôle de la présentation et de la sélection du processus de traitement; Esto será reconocido par le programme automático.
    En fait, il est possible de réaliser des modifications dans les dimensions et les processus de traitement de la communication, des informations dont vous avez besoin, et des options de remplacement.
